В комплекте поставляется все необходимое для сборки (!) включая тормозную систему (пневмо) для
средней стойки.

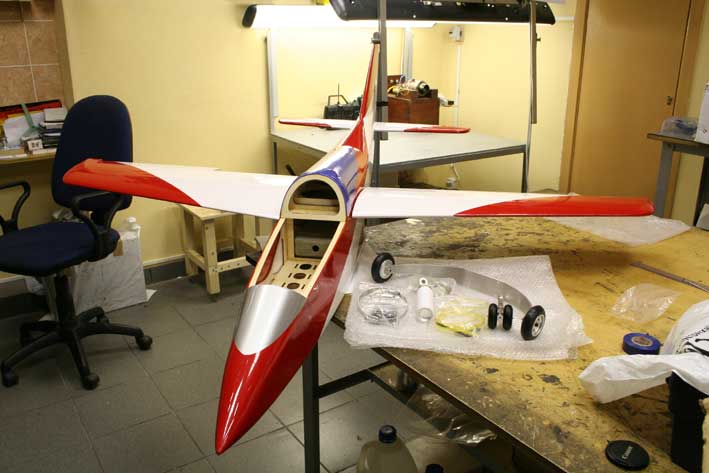

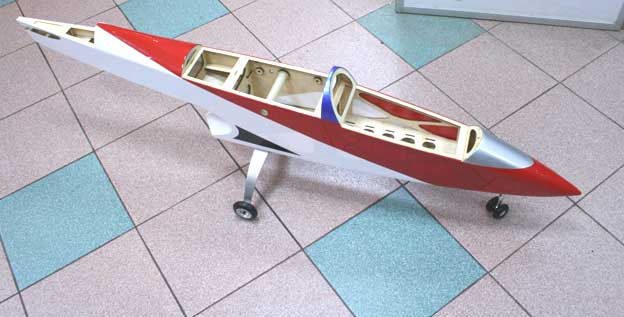

В  пресобранном виде он выглядит так:

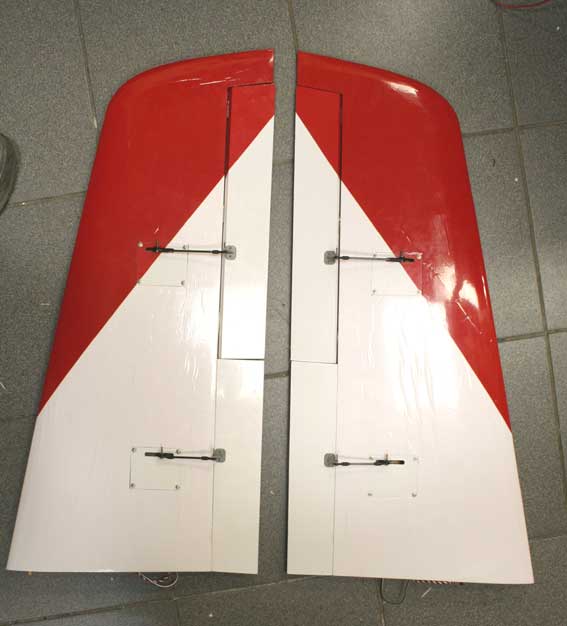

Сборка половинок крыла.

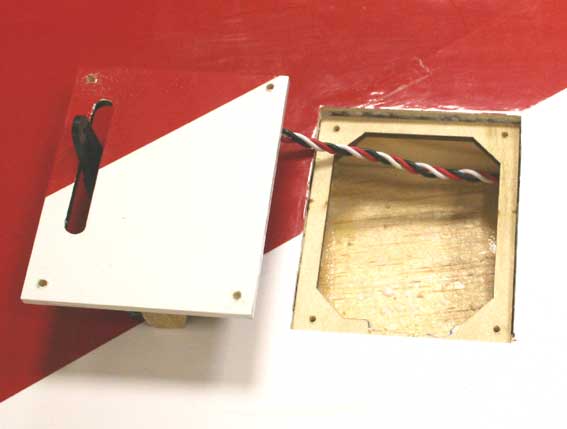

Для управления элеронами установлены рулевые машинки
Hitec HS 6985HB.

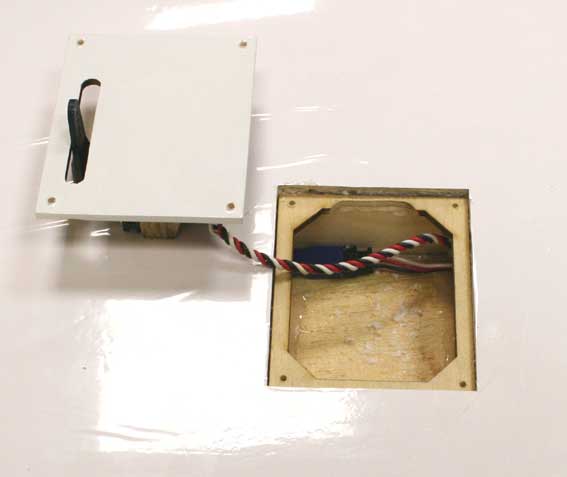

Для управления закрылками установлены рулевые машинки Hitec HS6635HB.

Модель самолета с турбореактивным двигателем

Модель самолета: FOX CUB









Размах крыла
-
1630 мм
Длина
-
1700 мм
Площадь крыла
-

48 дм*2

Вес самолета
-
6 кг
Тяга турбины
-
4-6 кг
Скорость
-
56-225 км/ч
Число каналов управления
-
6 каналов
Число рулевых машинок
-
8 шт



Турбина : JLT 750


Основные характеристики:
размер (дл х диам)   - 156мм х 90мм,
вес                                - 850 гр,
статическая тяга      - 7,5 кг,
макс. обороты           - 160000 об/мин,
топливо                       - JET-A1 или керосин,
смазка                         - турбинное масло или масло для двухтактных двигателей (5% масла и 95% авиационного керосина).
Подшипники                - керамические.

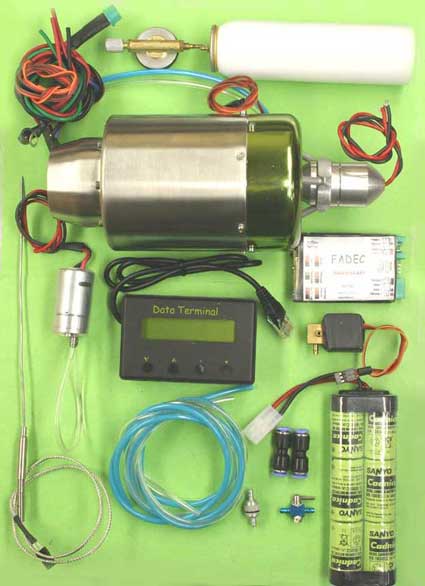

К турбине прилагается блок автоматического запуска, топливный насос, газовый клапан, стартер для начальной раскрутки и
много всякой мелочевки


Сборка модели

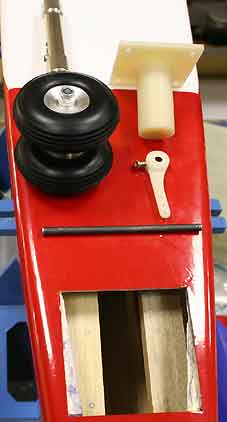

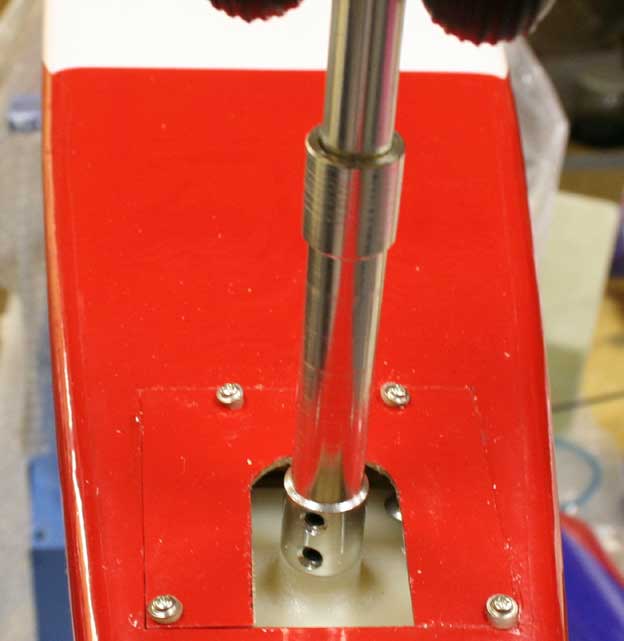

Установка шасси не вызвала затруднений благодаря продуманности конструкции
и наличию в комплекте всех необходимых деталей. На фото отражены основные моменты и результат работы

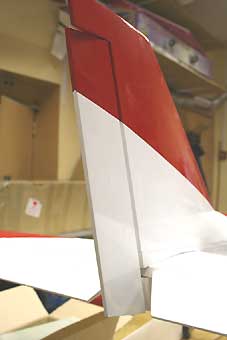

Сборка хвостового оперения.


elev_m.jpg  ruder_m.jpg

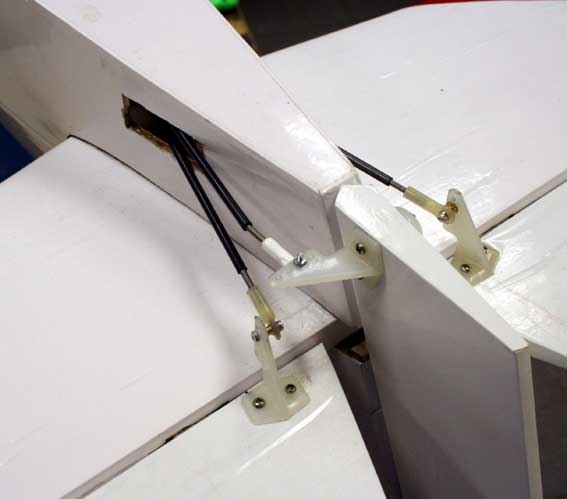

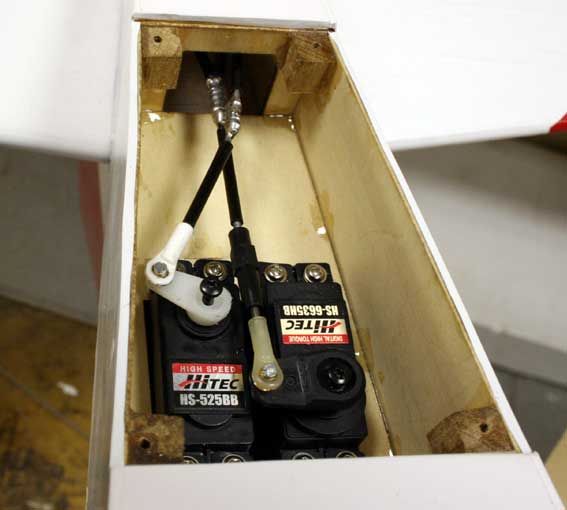

Установка
тяг руля высоты и направления.

tail_rod_m.jpg  tail_servo_w_rod_m.jpg

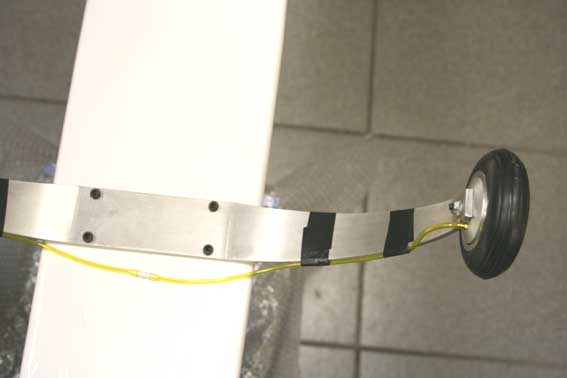

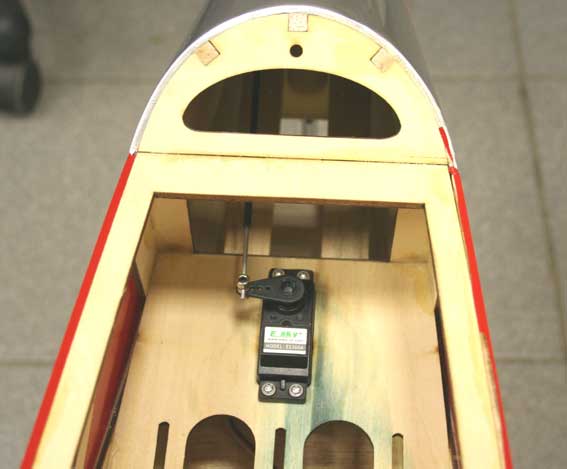

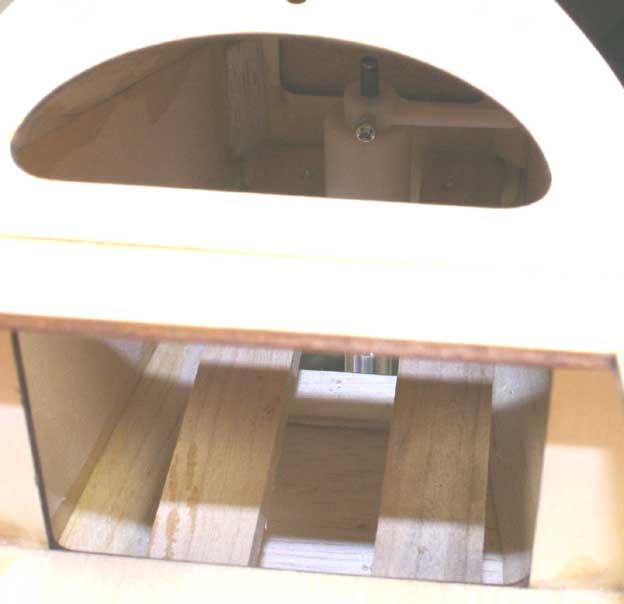

Установка рулевой машинки управляющей поворотом передней стойки шасси и монтаж
трубки подачи давления к тормоэным механизмам средней стойки шасси

pnevmo_m.jpg  servo_front_m.jpg

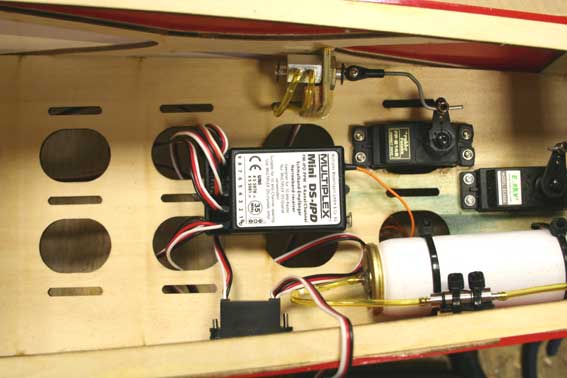

Монтаж механизма управления пневмотормозом и установка 9-ти канального приемника Multiplex DS IPD.


В качестве аппаратуры управления будет использоваться передатчиик Multiplex Royal EVO 9.

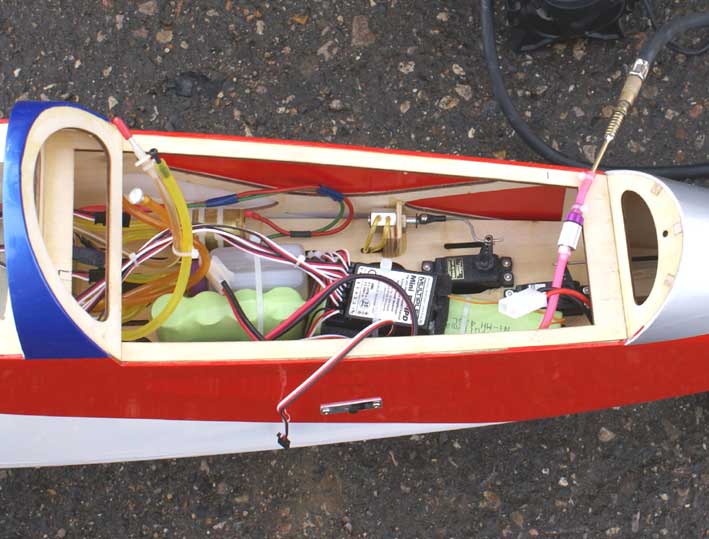

Все смонтировано:

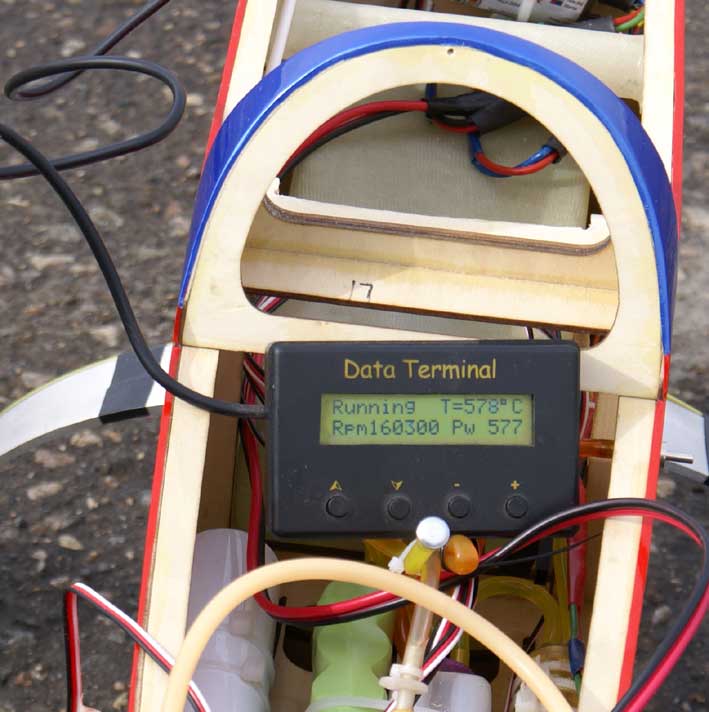

Проверка турбины:

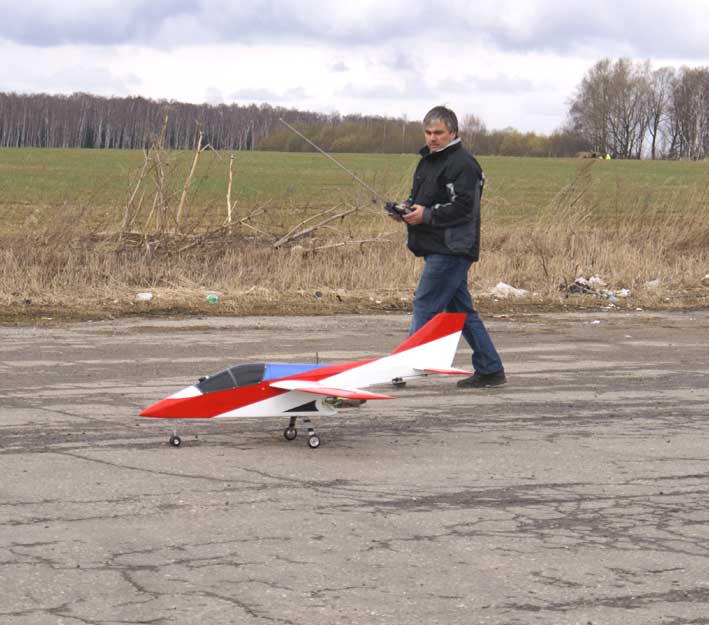

Первые покатушки:

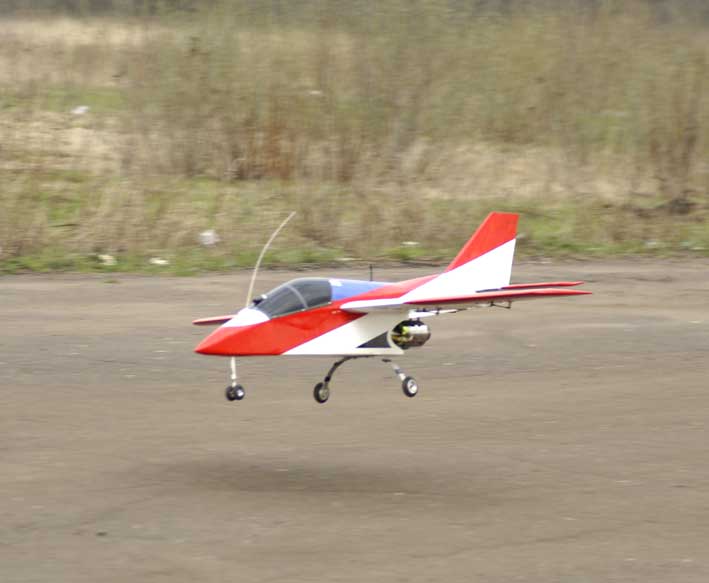

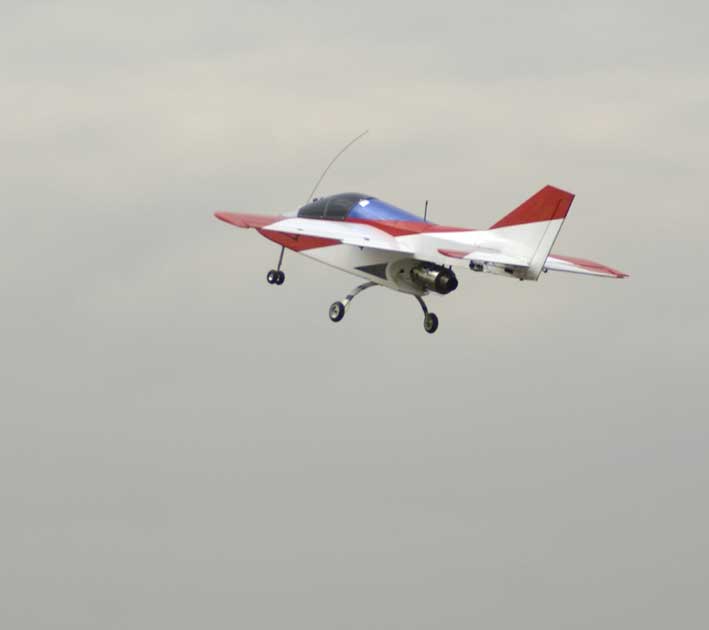

В полет!!


Время полета составило около 7 минут. Самолет уверенно оторвался от земли. Прекрасная управляемость.
Даже на большом удалении прекрасно виден



Видео 6 мб (wmv) 30 мб (mpg)
