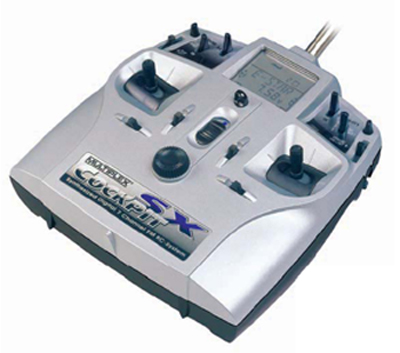

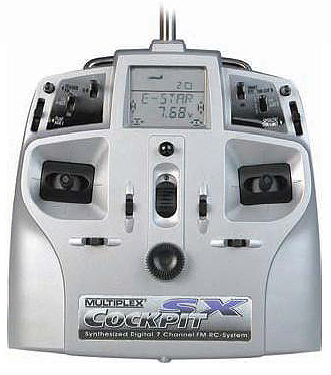

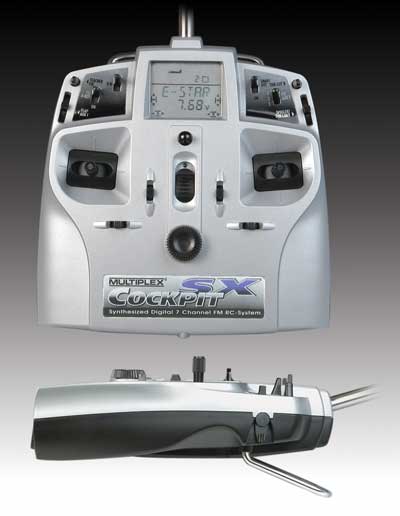

COCKPIT SX - логическое развитие передовой

концепции пердатчиков



COCKPIT SX наследник известной и успешной линейки передатчиков серии СOCKPI MM, чьи продажи исчислялись тысячами штук. Новая система была разработана на основе решений отработанных при проектировании и дальнейшем усовершенствовании передатчиков серии COCKPIT MM. Передовая 7-ми канальная   FM/PPM   система по доступной цене: лучшее решение. Эта система в включает в себя все, что только может понадобиться начинающему моделисту, тем, кто время от времени управляет моделями, а так же возможностей этой системы с лихвой хватит и моделисту со стажем, который подискивает второй, компактный комплект радиооборудования, для управления простыми моделями, но в то же  время со всеми возможностями серьезной аппаратуры.





Достоинства преведущих передатчиков серии COCKPIT MM:

Новые возможности COCKPIT SX:

комбинация отработанных технических решений  COCKPIT MM  и и новые технические возможности позволили создать новую линейку передатчиков:

          синтезаторный ВЧ - модуль в стандарте. Опционально Модуль Сканнера Частот или  Модуль Проверки Канала

отвлечемся на время , для перечисления основных технических характеристик передатчика COCKPIT SX:



       Любые настройки  могут быть выбраны и изменены в несколько касаний,
       с помощью информативного ЖК- дисплея,  логичного и
       структурированного меню, и 3-Д регулятора.
       Синтезаторный ВЧ модуль в стандарте: больше не надо менять кварцевый резонатор для смены частоты.
       Просто вызовите нужный пункт

и выберите необходимы канал, быстро, безопасно и просто. Опционально доступен модуль сканера с функциями сканирования  и проверки канала.

       Триммирование осуществляется с помощью  клавиш-качалок; текущее положение триммера постоянно отображается на ЖК экране.
       На каждое нажатие клавиши, перемещая триммер в центр или  вконечную точку, приемник издает сигнал,
       один писк соответствует одному "шагу" триммера. Настройка каждого триммера для каждой модели сохраняется в памяти
       приемника автоматически,  когда вы переключаетесь между моделями из памяти передатчика, или меняете режим полета
       (специальные триммеры для разных режимов полета)

       Программное обеспечение передатчик легко заменяется при выходе новой версии.
       Время работы со стандартным аккумулятором, PERMABATT 1500 мАч NiMH  - свыше 6 часов.
      Микшеры для  всех видов самолетов ( летающих крыльев, планеров с развитой механизацией крыла, - до 4-х управляемых
      плоскстей, например F3B/F3J), и для вертолетовсо всеми  типами автомата перекоса.

        Рассмотрим подробнее  все особенности новой линейки передатчиков:

     Передатчик COCKPIT SX комплектуется новым, синтезаторным модулем, созданным с применением новейшик технологий,
     больше не надо менять кварцы для смены частоты.Просто вызовите соответствующий пункт меню и выберите нужную Вам частоту.
     Вы можете забыть процедуру замены кварца, а также больше не тратить деньги на покупку новых.
     Доступны следующие частоты/каналы:



     Диапазон 35 МГц (канал А и В):

      канал 255(34.950 МГц) ... 260(35.000 МГц)
       канал 61 (35.010 МГц) ... 80 (35.200 МГц)
       канал 281(35.210 МГц) ... 293(35.330 МГц)
       канал 182(35.820 МГц) ... 191(35.910 МГц)

     Диапазон 40/41 МГц:

       канал 41 (40.575 МГц) ... 59 (40.785 МГц)
       канал 81 (40.815 МГц) ... 92 (40.985 МГц)
       канал 400(41.000 МГц) ... 420(41.200 МГц)

      Дополнительно, в передатчик можно установить модуль Chanel-Check PLUS. При включении передатчика,
      модуль проверяет выбранный канал; если он обнаруживает, что канал уже занят, он предупреждает пользователя
      и в целях безопасности предотвращет включение ВЧ модуля передатчика. Одновременное включение двух
      передатчиков, работающих на одноинаковой частоте может привести к аварии модели. Так же модуль Channel-Check Plus
      может проверять все каналы в данном диапазоне(функция скнирования).Занятые каналы отображаются на экране.

     В  дополнение к стандартным 4 режимам джойстков с 1 по 4 ( газ справа/газ слева,....) в передатчике добавлены еще
     режимы с 5 по 8.В этих режимах можно поменять местами функции газа и и управление спойлерами( спойлеры на джойстике,
     газ на правом слайдере); многие моделисты зауская электрические планеры используют такую раскладку.

     При включении передатчика, данная опция проверяет , находится ли контроллер газа (джойстик или тумблер) в  нулевом
     положении(газ сброшен/выключен). Это предотвращает включение мотора, при включении приемника, и защищает моделиста
     от неприятных сюрпризов и риска получить травму.

     Для каждого режима полета модели требуются свои настройки,  режимы полета  могут переключаться с помощью
     специальных переключателей. Для самолетов в передатчике есть выбор трех режимов полета ( NORMAL,THERMAL,SPEED),
     для вертолетов 4 режима (HOVER,CRUISE,AEROBATICS и AUTO-ROTATION). Для каждого режима полета в памяти сохраняется
     свое положение триммеров.


     Многие параметры могут быт настроены индивидуально, для каждого режима полета (расходы, механизация крыла,
     общий шаг лопастей, кривая газа, компенсация для хвостового винта, чувствительность гироскопа и т.д.),время перехода от
     одного режима полета  к другому может быть разным. Настраивать режимы полета можнозначительно упростить с помощью
     функции "Сopy flight phase" - копирование режимов полета.


     При падениии напряжения меньше установленного значения (значение можно задавать) раздается предупреждающий сигнал.


     Пункты меню могут отображаться на английском или немецком языках

     В стандарте  передатчик COCKPIT SX может быть использован в режиме тренер, как в роли тренера так и в роли ученика.
     В качестве тренерского или ученического передатчика может быть использован любой передатчик MULTIPLEX, с разьемом

     для подключения. Передатчик COCKPIT SX так же позволяет выбратьвид режима тренера: это позволяет тренеру управлять
     как всеми каналами ученического передатчика так и несколькими , на выбор, в зависимости от степени
     подготовленности ученика.

     настраиваются отдельно для каждой рулевой машинки
     Помимо стандартных микшеров, можно назначить три независимых микшеров. Так же любой  выключатель может быть назначен

     на включение или выключение микшера. Значения микшера моно настраивать используя 3-точечную кривую.

     - память на 12 моделей
     - название модели ( до 6 букв)
     - копирование ячеек памяти
     - стирание ячеек памяти

     таймер 1: мм:сс   включение/выключение с помощью тумблера, звуковое сигнализация
     таймер 2: мм:сс   включени/выключение с помощью тумблера
     таймер 3: чч:сс   время работы передатчика


  Функции для моделей самолетов



          Опционально элероны - руль напрявления или руль направления - элероны

     для моделей с V-образным килем
     (для элеронов и закрылков отдельно)
     Спойлер - > элероны
     (элероны помогат при посадке)
     Спойлер - > элероны
     (закрылки помогают при посадке/парении)
     Закрылки - > элерны
     (элероны используются для термиков и соростных маневров)
     Руль высоты - > элероны и руль высоты - > закрылки, выбирается с помощью переключателя
      для спойлеров: спойлер - >  руль высоты
     ( руль высоты компенсирует воздушный тормоз/спойлеры)
      для  закрылков: закрылки - > руль высоты
     ( руль высоты компенсирует закрылки, (например для термиков,скоротсные полеты)
      для газа : газ - > руль высоты     ( руль высоты компенсирует газ)


      Включаемые с помощью кнопок, заранее назначенные функции с фиксированными значениями; элероны, руль высоты и
      руль направления ( например для старта моделей F3K SAL и т.п.)

     Сигнал с любой рулевой машинки ( 1-6 канал) так же может подаваться на на 7-ой канал, и настраиваться независимо
     от оригинального сигнала (направление вращения, центр, расходы). Типиое применение: модели ,в которых воздушный
     тормоз и руль высоты управляется разными рулевыми машинками.


      Функции для моделей вертолетов



          может настраиваться отдельно для каждого режима полета



     хвостовой ротор компенсирует изменение шага основного ротора  +/- ,
     может настраиваться отдельно

      для всех распространненых систем: 3-точечный 120гр. ,
                                        3 - точечный 90 гр.,
                                        4 - точечный 90 гр.,
                                        Heim


            с функцией прямого управления газоv

Спецификация:





       Количество каналов                            7



       Моделей в памяти                               12

       Вид модуляции                                FM/PPM

       ВЧ - модуль                            синтезаторный

       Питание                                7.2 В. ( 6 Cells, АА)

       Потребляемый ток               ~ 200 мА

       Формат импульсов             1.5 мс (центр) +/- 0.55 мс при 100% расходах

       Размеры (ДхШхВ)                 ~  190 х 185 х 50 мм

       Вес                                          ~  760 гр. (включая аккумулятор)



Как всегда к аппаратуре  выпущена широкая линейка различных акксесуаров.
